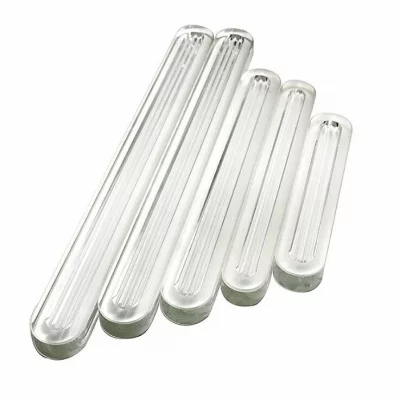

Стекло рифленое (клингера) 340*34*17 №9 ТУ 21-02931-67-32-92

водоуказательное рифленое (рефлексионное). ГОСТ 1663-81 ТУ 21 0293167-32-92 (взамен ГОСТ 1663-81) -------------------------------------------------------------------------------- Стекла для указателей уровня жидкости изготовляются из термически закаленного боросиликатного стекла и применяются в паровых котлах при давлении до 3,5 МПа (35 кгс/см2) включительно. Рифленые стекла имеют гладкую смотровую поверхность и призматические риски на противоположной ей поверхности. Основные размеры стекол и цены приведены в таблице. Номер L, мм B, мм S, мм Масса, кг 0 95 34 17 0,110 - 1 115 34 17 0,132 150 2 140 34 17 0,162 от 200 2 140 34 17 0,162 400 Герм. 3 160 34 17 0,195 170 4 190 34 17 0,228 180 5 220 30 17 1200 Герм. 5 220 34 17 0,264 240 6 250 34 17 0,301 от 340 6 250 30 17 0,300 1500 Герм. 6 250 34 17 0,301 550 Герм. 7 280 34 17 0,338 300 7 280 30 17 0,338 1500 Герм. 8 320 34 17 0,387 220 9 340 34 17 0,410 240 Предельные отклонения по ГОСТ: по L -1,5мм, по B -1,0мм, по S ±1,0 Смотровая поверхность рифленого стекла должна быть полированной, а противоположная - шлифованной с четырьмя рисками. Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света. (Для рифленых стекол светопропускание не нормируется). Степень закалки стекол должна быть 865 ± 55 нм/см. Стекла должны быть термически стойкими и выдерживать перепад температуры 220 град. С. Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм. Кривизна боковой поверхности стекла не должна превышать 2 мм. Химический состав стекла: SiO2 Аl2O3 B2O3 Na2O K2O Cl MeO Fe2O3 SO3 Сверх 100% 73,7+0,3 3,0+0,2 17,3+0,2 4,1+0,2 1,1+0,2 до 0,15 до 0,46 до 0,04 до 0,15 NaCl 2,0+0,2 Zn - 0,05 Примеры условного обозначения: Стекло рифленое ТЗ-250-3,5 МПа ГОСТ 1663-81 или Стекло рифленое ТЗ-250-3,5 МПа ТУ 21-0293167-32-92 Термически закаленное рифленое стекло длиной 250 мм для работы при давлении до 3,5 МПа (35 кгс/см2). Необходимо заметить, что эти стекла в нашей стране часто называют как "стекло Клингера". Klinger - это один из крупнейших производителей запорной арматуры, в частности и смотровых стекол. Однако, существует и много других производителей смотровых стекол (например, SCHOTT Германия). В СССР основным производителем был Константиновский завод Автостекло. Подробнее можете прочитать здесь. При вставке стекол в указатели уровня необходимо применять прокладки. Наша Компания предлагает специальные прокладки, армированные гладкой стальной лентой (по ТУ 3799-002-48948122-98). В таблице приведены некоторые типоразмеры. Прямоугольная Закругленная 140х35х1,1 - 122х18 240 260 160х35х1,1 - 142х18 245 265 220х35х1,1 - 202х18 270 295 250х35х1,1 - 232х18 280 305 280х35х1,1 - 262х18 295 320 320х35х1,1 - 302х18 375 400 340х35х1,1 - 322х18 390 410 И Н С Т Р У К Ц И Я ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ РИФЛЕНЫХ ВОДОУКАЗАТЕЛЬНЫХ ЗАКАЛЕННЫХ СТЕКОЛ 1. Рифленые закаленные водоуказательные стекла предназначены для контроля уровня воды в паровых котлах. При давлении в котлах до 35 кгс-см2 стекло устанавливается в котлах без слюдяных прокладок. 2. Для повышения механической и термической прочности рифленые водоуказательные стекла подвергаются специальной термической обработки – закалке. Все операции по механической обработке производятся до закалки. Механическая обработка закаленных стекол не допускается, так как это приводит к разрушению их. При разрушении закаленное стекло распадается на мелкие сотообразные осколки с тупыми ребрами. Такой характер разрушения является специфичным для закаленного стекла. 3. Закаленные водоуказательные стекла должны храниться в крытых помещениях, защищенными от воздействия атмосферных осадков. При хранении стекла должны быть законвертованы, стекло от стекла переложено бумагой по всей поверхности. 4. Закаленное водоуказательное стекло тщательно предохранять от механических повреждений (ударов, царапин, закалов): шлифовка, притирка, шабровка, подгонка или другие виды механической подработки закаленных стекол категорически запрещаются. 5. Перед установкой стекла необходимо проверить его по кривизне, ГОСТ 1663-81 допускает стрелу прогиба смотровой поверхности по отношению к строго выверенной плоскости не более 0,2 мм, для стекол длиной до 190 мм включительно и 0,3 мм при длине стекол свыше 190 мм; кривизна (стрелка прогиба) боковой поверхности, перпендикулярной смотровой, не должна превышать 2 мм. 6. Перед установкой стекла рамка должна быть очищена, проверена по лекалу, а поверхность соприкосновения со стеклом пришабрена. Запрещается производить монтаж водоуказательных стекол в арматуре, имеющей износ приточной плоскости более 30 проц. 7. Уплотнение стекла в арматуре производить посредством паронитовых подкладок. При давлении пара до 35 кгс-см2 устанавливаются прокладки толщиной 1-2 мм. Прокладки устанавливаются как со смотровой, так и с противоположной ей поверхности стекла. Прокладки перед поставкой протираются сухим графитом. 8. При установке стекла в рамку оно нигде не должно со-прикасаться своей боковой поверхностью с арматурой. 9. Крепление стекла в арматуре производить с помощью тарированного ключа, при этом очередность крепления стекла в арматуре болтами должна обеспечивать равномерное распределение нагрузки по всему периметру стекла. 10. Смонтированное в арматуре стекло перед вводом в эк-сплуатацию необходимо предварительно прогреть до температуры пароводяной смеси. Прогрев должен быть равномерным по всей толщине стекла. Перепад температур, при вводе в эксплуатацию стекла, смонтированного в арматуру, в соответствии с ГОСТом 1663-81 не должен быть более 200°С. 11. Рекомендуется следующий порядок включения колонок в работу: - открывается продувочный вентиль; - немного открывается паровой вентиль и колонка прогревается в течение 25-30 минут паром; - постепенно закрывается продувочный вентиль и открывается полностью паровой вентиль; - через 2-3 минуты после открытия парового вентиля и на-хождения колонки под полным рабочим давлением, медленно открывается водяной вентиль и колонка включена в работу. 12. Все работы по колонкам и замене стекол, вышедших из строя, целесообразных поручить одному ответственному лицу – слесарю-арматурщику, одновременно ведущего учет работающих стекол.
