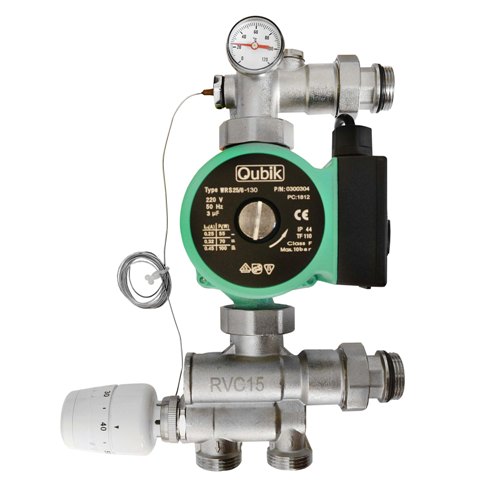

Узел Насосно-смесительный ТП для теплого пола COMPACT RVC Pro КОМПЛЕКТ №2 (5-90 м2)

Торговая марка: RVC Pro.

Назначение: применяется в системах отопления водяной теплый пол. Выполняет функцию приготовления теплоносителя заданной температуры за счет подмеса теплоносителя из «обратки», а также его циркуляцию в петлях водяного теплого пола.

Материалы и рабочие характеристики:

Мощность системы отопления, артикул 13357: до 6,5 кВт (площадь до 90 м2).
Мощность системы отопления, артикул 11706, 13356, 13358: до 12,5 кВт (площадь до 180 м2).
Межосевое расстояние: под коллекторный блок 210 мм, под насос 130 мм.
Метод изготовления: горячая ШТАМПОВКА.
Материал основных частей: латунь марки HPb 58-3 (медь от 58%, свинец до 3%).
Внешнее покрытие: никель.
Материал прокладок: синтетический каучук EPDM.
Материал основных частей головки: ABS пластик, медь.
Материал наполнителя сильфона головки: парафин.
Рабочая температура: от -20°C до +90°C, недопустимо замораживание системы.
Рабочее давление: 8 Bar.
Рабочая среда: вода, этилен/пропиленгликоль.
Термометр: от 0 до +120°C (с возможностью калибровки).
Присоединение к узлу: G 1" наружная резьба (с буртиком под накидную гайку).
Присоединение к коллектору: G 1" наружная резьба (быстроразъемное соединение).
Присоединение насоса: G 1 1/2" внутренняя резьба (накидная гайка + прокладки).
Дополнительное отверстие (с заглушкой в комплекте): G 1/2" внутренняя резьба. Удобно применять для воздухоотводчика (в комплекте не предусмотрен).
Присоединение к термостатическому клапану (ручек, головок и приводов): М30х1,5.
Время полного открытия/закрытия клапана термоголовкой: до 40 минут.
Диапазон настраиваемой температуры теплоносителя термоголовкой: от +20 до +60°C.
Длина трубки выносного датчика термоголовки: 2 м.
Диаметр и длина выносного датчика термоголовки: 11*125 мм.
Гильза для выносного датчика термоголовки: Ф14*125 мм, G 1/2" наружная резьба.
Пропускная способность узла, в зависимости от настройки встроенного байпаса: KVs от 3 м3/час (положение 0) до 4,8 м3/час (положение 5).
Тепловая мощность расчитана при ΔT=7°C, ΔP=0,25 бар (на коллекторе и петлях пола).

Комплектация: термометр, обратный клапан, термоголовка с выносным датчиком.

артикул 11706: без насоса.
артикул 13356 КОМПЛЕКТ №1: с насосом 25/6 EAC QUBIK с частотным регулированием.
артикул 13357 КОМПЛЕКТ №2: с насосом 25/4 QUBIK.
артикул 13358 КОМПЛЕКТ №3: с насосом 25/6 QUBIK.

Узел. Гарантийный срок: 1 год. Срок службы: 15 лет.
Насос. Гарантийный срок: 3 года. Срок службы: 5 лет (для EAC), 10 лет для (классического).
Продукция сертифицирована в России. Регулярный контроль качества.

Особенности:
- на термоголовку нанесена шкала в виде конкретной температуры (не условные режимы).
- температура настройки от +20 до +60°C позволяет использовать узел, в том числе, и для низкотемпературной системы радиаторного отопления.
- медная обмотка двигателя насоса гарантирует надежность эксплуатации и заявленную мощность.
- для насосов торговой марки QUBIK на складах в России всегда поддерживается запас запчастей для беспрепятственного быстрого гарантийного и не гарантийного ремонта.

Рекомендация производителя: рекомендуем к применению комплекты с насосом QUBIK с частотным регулированием EAC. Двигатель этого насоса позволяет сэкономить электроэнергию от 800 до 1500 руб за один отопительный сезон (в зависимости от региона эксплуатации). А также не потребуется установка перепускного клапана (экономия 1500 руб) для поддержания постоянного перепада давления и защиты насоса от работы «на закрытую задвижку». В этом насосе так же предусмотрено термореле для защиты от перегрева насоса.
