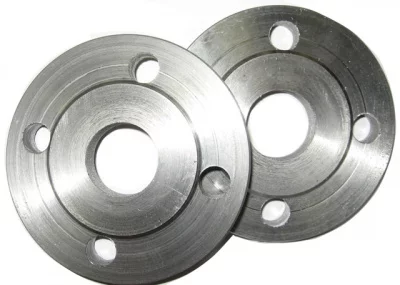

Фланец ст. ДУ 80 РУ10

Фланцы стальные плоские приварные трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.

Пример условного обозначения при заказе круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 исполнения 1 (с соединительным выступом):

Фланцы стальные 1-100-16 ст.20 ГОСТ 12820-80.



Крепёжные части трубопровода - фланцы. Применение и производство.

Фланцы – являются важнейшими элементами трубопроводной арматуры. Наряду со шпильками, гайками, болтами и шайбами их относят к сборочным соединениям.

Стоит отметить, что фланцы могут использоваться как самостоятельная крепёжная деталь, так и в составе фланцевых соединений (вместе с шайбами, кольцами, прокладками, уплотнительными лентами и т.д.)

От качества фланцевых соединений зависит прочность и герметичность трубопровода, поэтому к материалу, из которого они изготавливаются, предъявляются высокие требования по прочности.



Устройство фланца

Внешний вид фланцев напоминает плоское кольцо или диск, на поверхности которого равномерно расположены отверстия для шпилек и болтов. Фланцы предназначены для монтажа частей трубопровода или присоединения оборудования к трубопроводу. Функциональное назначение определяет его устройство.



Несмотря на внешнюю схожесть всех фланцев, они имеют и существенные различия. В основе классификации  - конструктивные и технологические особенности.



Конструктивные особенности фланцев

Стандартные фланцы

По способу присоединения к трубе выделяют три группы фланцев: фланец плоский (фланец приварной), фланец воротниковый и свободный. (Иначе, способы присоединения фланцев к трубе называют методами приварки).

Фланец плоский (фланец приварной) больше других распространён в монтаже трубопроводов. Он представляет из себя кольцо, которое надевается на трубу. (Фланец плоский имеет больший внутренний диаметр, чем внешний диаметр трубы). Производство фланцев плоского типа соответствует ГОСТу 12820-80.

Фланец воротниковый (фланец приварной) имеет конический выступ, которым и приваривается к трубе. Фланец воротниковый получил своё название, потому что с торцом трубы соединяется «воротником». Фланец приварной согласно ГОСТу 12821-80 применяется при температуре от -253 до +600 °.

Фланец свободный незаменим при частом монтаже труднодоступных участков труб. Производство фланцев свободного типа соответствует ГОСТу 12822-80.

Перечисленные типы фланцев (плоский, вортниковый и свободный) относят к стандартным, так как они соответствуют ГОСТам: 12820, 12821 и 12822.



Остановимся подробнее на фланце плоском приварном (ГОСТ 12820) Почему он популярен и какие имеет особенности?

Фланец плоский (ГОСТ 12820)

За счёт конструктивных особенностей фланец плоский (ГОСТ 12820) получил наиболее широкое применение в промышленности и коммунальном хозяйстве.



Самый популярный плоский фланец — стальной (из углеродистых и легированных сталей). В производстве фланцев также используют нержавейку, однако стальной считается наиболее распространенным. (Примеры обозначений: фланец плоский ст.20 ГОСТ 12820, фланец плоский СТ.09Г2С ГОСТ 12820, фланец плоский ст.15Х5М 12820).

Нестандартные типы фланцев

К нестандартным типам относят детали, изготовленные по индивидуальному заказу. Например, если в стандартном исполнении фланец плоский имеет условный диаметр 10-2400 мм, то по желанию заказчика (в соответствии с чертежом), этот параметр может быть изменён.

Фланцы, изготовленные по зарубежным стандартам

Импортные фланцы существенно отличаются от российских. Если фланец плоский имеет аббревиатуру DIN, значит он конструктивно соответствует немецкому стандарту. Буквы ANSI указывают на американское качество.

Примеры обозначений:
фланец 1-50-10 Ст20 ГОСТ 12820-80 — плоский фланец российского стандарта;
фланец DIN 2573 PN6 C DN1 — плоский фланец немецкого промышленного стандарта;
фланец SO 150-1500 ½-24 — плоский фланец американского стандарта.
