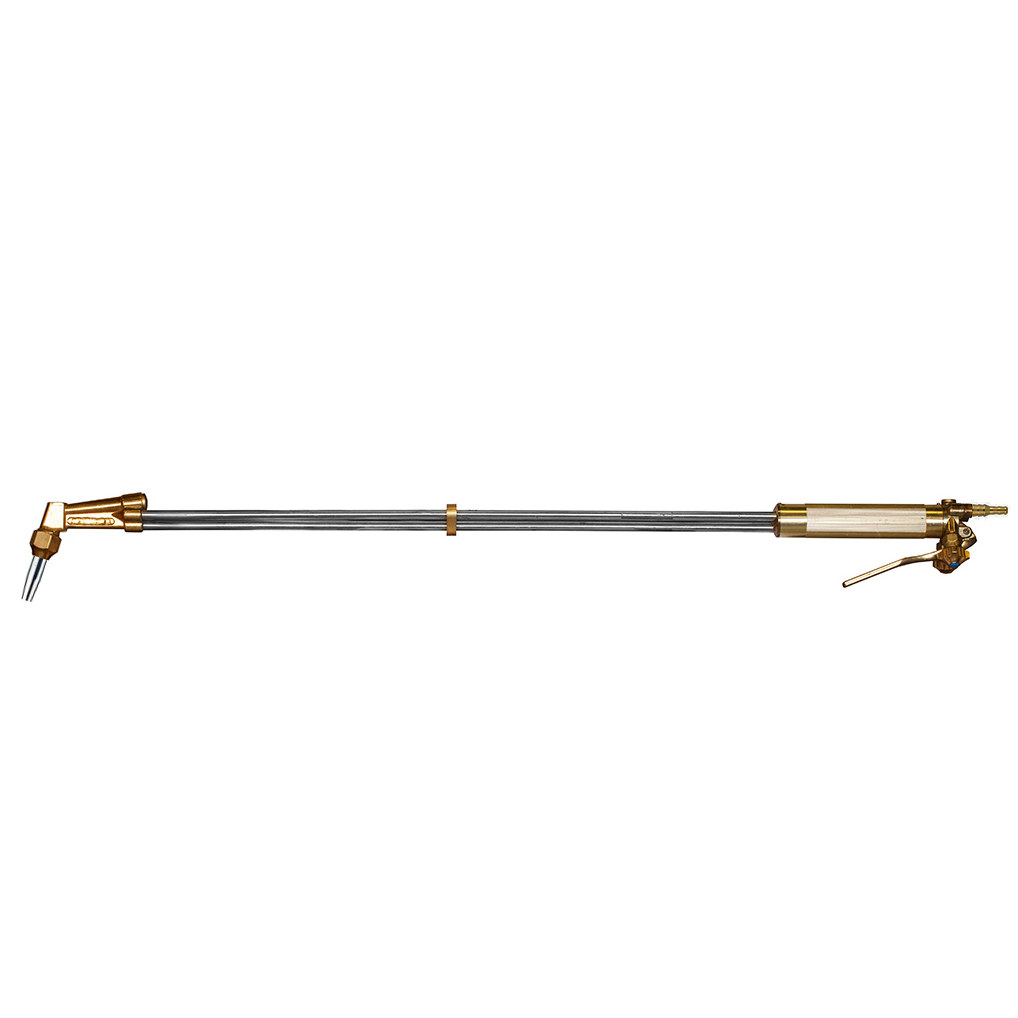

Резак ПТК Р3-362У L=900 mm

Универсальный 3-х трубный резак для раскроя металла толщиной до 300 мм. Аналог резака «Харрис». Длина резака 900 мм. Не требует установки огнепреградительных клапанов. Конструкция мундштука и клапан КР позволяют экономить до 30% газа в ходе работ.
Универсальный удлиненный 3-х трубный резак Р3-362 предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского инжекторного резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.

Резак состоит из сплошной кованной головки и рукоятки. Нержавеющие газоподводящие трубки собраны по треугольной схеме, которая обеспечивает повышенную жесткость и надежность конструкции.

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362 обладают особой прочностью, что гарантирует долгий срок службы и позволит сэкономить на закупке расходных материалов.

Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом - неразборными газосмесительными мундштуками внутриголовочного смешения газов.

Маркировка мундштуков и толщина разрезаемого металла:
№0 (5–10 мм)
№1 (15–25 мм)
№2 (25–50 мм)
№3 (50–75 мм)
№4 (75–150 мм)
№5 (150–200 мм)
№6 (200–300 мм)
Особенности удлиненного резака Р3-362У, L=900:
Удлиненная конструкция резака поможет производить работы в труднодоступных местах. Длина резака 900 мм.
Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
Конструкция мундштука и наличие клапана режущего кислорода (КР) позволяют экономить до 30% газа при эксплуатации.
Угол наклона головки резака равен 110°.
Не требует установки огнепреградительных клапанов.
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
Резак удлиненный Р3-362У, L=900 – 1 шт.
Мундштук пропановый №2 – 1 шт.
Ниппель универсальный диаметром 6/9 мм – 2 шт.
Гайка накидная M16х1,5 – 1 шт.
Гайка накидная M16х1,5LH – 1 шт.
Руководство по эксплуатации – 1 шт.
Технические характеристики
Применяемый горючий газ:    Пропан-Бутан, Ацетилен
Толщина разрезаемого металла, мм:    до 300
Давление кислорода на входе, МПа (кгс/см²):    2,0–6,5
Давление пропана на входе, МПа (кгс/см²):    0,02–0,5
Давление ацетилена на входе, МПа (кгс/см²):    0,015–0,5
Расход кислорода, м³/ч:    0,9–22
Расход пропана, м³/ч:    0,3–1,0
Расход ацетилена, м³/ч:    0,015–0,3
Исполнение:    Рычажное/Клапанное
Угол наклона головки резака:    110°
Длина резака, мм (не более):    900
Вес нетто, кг (не более):    1,3
